BLOG航空・宇宙業界向けガラス部品の加工・研磨
I N D U S T R Y
04航空宇宙

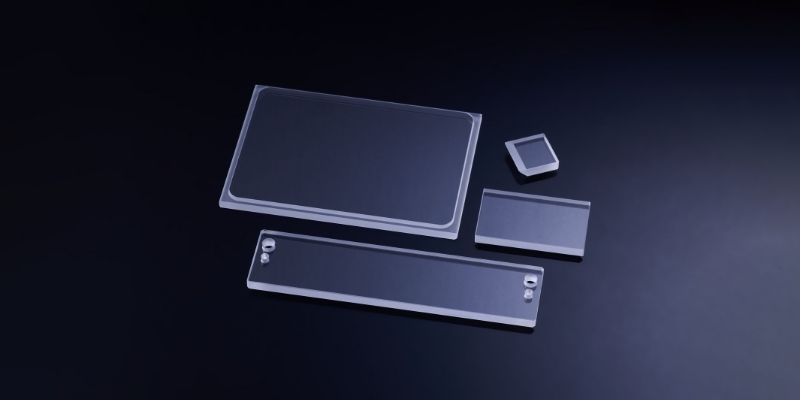

航空・宇宙業界向けガラス部品
航空機で使用するジェットエンジンは自動車等のエンジンとは別で、高い製造技術が必要とされます。これを支えるのが内燃機関用ガラス可視化部品です。
飯山特殊硝子では、高精細な地球観測・人工衛星や探査装置を宇宙領域に送り届けるジェットエンジンを開発するための、可視化部品を製造しております。
STRONG POINT
飯山特殊硝子の強み
飯山特殊硝子には、長年の内燃機関用ガラス可視化部品を加工してきた実績がございます。極めて高温の燃焼に耐えるガラス部品は、航空業界にかかわるお客様に高い評価をいただいてきました。また宇宙開発で使用される特殊なガラス部品の分野でも、高い加工技術により、さまざまなご提案をできることが私たちの強みです。
TECHNOLOGY
& KNOW-HOW
航空・宇宙業界のニーズに応える
技術とノウハウ
飯山特殊硝子では、以下の技術・ノウハウを通して
航空・宇宙業界のニーズに応えます。
研磨技術
航空・宇宙業界では、ジェットエンジン等の開発に飯山特殊硝子のガラス製品が使われております。複雑な形状のガラス製品を透明にする特殊研磨技術は、当社のアナログ的な手作業による職人技でなければ実現できない研磨加工です。
私たちは長年培った経験とノウハウで、様々な条件での研磨方法や治工具を確立し、お客様のさまざまなニーズに応えております。今後もさらなる技術向上に日々努めております。
精密加工

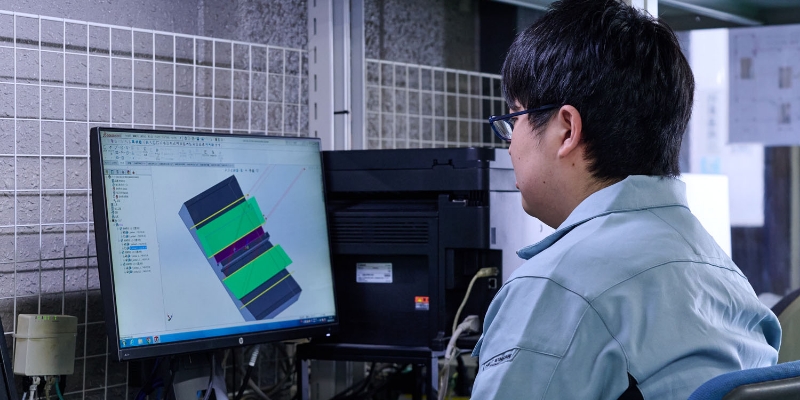

複雑形状を加工するには、三次元形状の加工を可能にする工作機械と熟練オペレーターによるプログラム制御が必要不可欠です。飯山特殊硝子では、ガラスの性能を熟知した技術者が材料に合った方法で形状加工を行うことで、お客様のご要望にお応えします。
測定技術
複雑形状を測定するには、様々な測定機を使用します。飯山特殊硝子では三次元測定機、画像測定機、レーザーによる非接触の高精度な形状測定も可能です。測定結果は図面寸法を実測値で保証いたします。
材料
内燃機関の可視化実験には、耐熱性の高い合成石英ガラスが使われております。飯山特殊硝子では様々な形状で材料をストックしておりますので、お客様が必要とする製品の形状に合わせ、コストメリットのある材料でのご提案が可能です。
私たちは、お客様のご要望に素早く対応する為に、豊富な種類の硝材を保有しております。特殊な硝材や入手困難な硝材でも、各硝材メーカーとの繋がりを活かして素早く入手する事が可能です。
ENTRUSTED
MEASUREMENT
受託測定
飯山特殊硝子では、充実した設備環境と熟練の検査員による
測定を実施しています。ガラス製品だけでなく金属や
樹脂なども含め、多様な製品・部品の測定を承っています。
自社一貫対応により、測定機関に比べてリーズナブルな
価格にて対応が可能です。形状測定のみならず、
不具合分析やご相談なども受け付けておりますので、
お気軽にお問い合わせください。
測定対象物
ガラス、金属、樹脂、セラミックスなど材質を問わず高精度な測定が可能です。
Scroll
| 測定機器 | 特徴・仕様 | 測定概要 |
|---|---|---|
| 三次元測定機 | 測定範囲：X軸600mm、Y軸500mm、Z軸300mm 外形・穴係寸法や平面度・真円度・直角度等の幾何公差の軽痩躯が可能 |
三次元の寸法・形状を測定 |
| 非接触表面粗さ測定装置 | 0.1nmの高分解能による高精度三次元計測が可能 測定範囲：0.11mm×0.14mm |
表面粗さ・微細形状の高精度評価 |
| レーザー干渉計 | 6インチ（Φ150）にてλ/20を保証 | 表面形状誤差を高精度評価 |

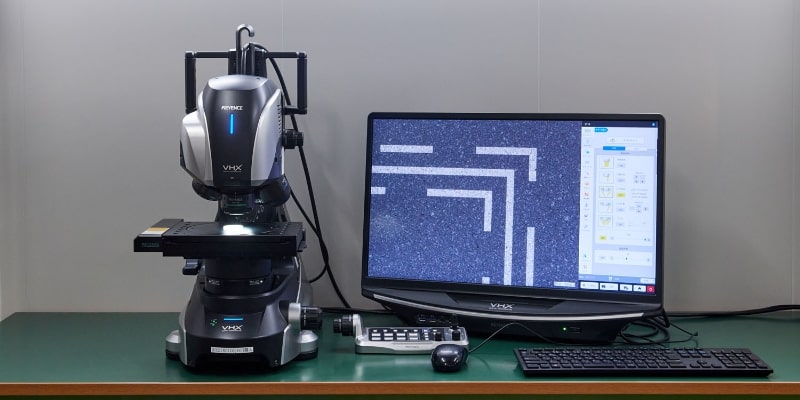

| デジタルマイクロスコープ | 20倍～2500倍まで拡大した観察が可能で、観察した画像はデータ保存が可能 | 試料表面の顕微観察・解析 |
| 紫外可視近赤外分光光度計 | 測定モード：透過率（%T） 測定可能波長範囲：240～1,800nm |
分光高度計固体材料の透過率測定 |
REQUEST FLOW
依頼の流れについて
お問合せ
ご依頼の内容をお伺いします。場合によってはこのタイミングで図面や仕様をいただくこともあります。
見積
具体的な用途や、希望される製品の仕様などをヒアリングします。その後、お見積りをご提案します。
受注
お見積り内容に同意いただいたうえで正式な受注契約を結びます。その後、必要に応じて材料の手配等を行います。
製造・加工・検査
必要な材料が揃ったら、精密加工や研磨、測定などの行程を経て製品を仕上げます。
品質保証・出荷
製品を検査し、検査表を付けて出荷します。
お問合せ※
お問い合わせフォームまたはお電話にてご相談ください。研究段階での施策検討からご相談いただけますので、どうぞお気軽にお問い合わせください。
見積
図面や仕様をご共有いただき、それを元に具体的な用途や、希望される製品の仕様などを検討・ヒアリングします。その後、お見積りをご提案します。
受注
お見積り内容に同意いただいたうえで正式な受注契約を結びます。その後、必要に応じて材料の手配等を行います。
製造・加工・検査
必要な材料が揃ったら、精密加工や研磨、測定などの行程を経て製品を仕上げます。
品質保証・出荷
製品を検査し、検査表を付けて出荷します。
※場合によってはお問合せのタイミングで図面や仕様をいただくこともあります。
FAQ
よくある質問
-
特殊な形状のガラス加工も可能ですか？
はい、可能です。
図面や詳細な仕様書をいただいた上で、加工上問題ないかを確認しコストメリットのある仕様のご提案も可能です。 -
ガラスの主な加工素材について教えてください。
弊社は合成石英が60％程度を占めております。
合成石英は信越石英製P20材やオハラクオーツ製SK1300等、各種取り揃えております。
光学硝子はS-BSL7(BK7)をはじめオハラ製を主に取り扱っており、常時160種ほどストックしております。
その他色ガラスフィルター（カラーフィルター、NDフィルター等）や、テンパックス、青板、白板等ガラス全般を取り扱っております。もちろんその他のメーカー様も取り扱いしておりますので、お気軽にお問合わせください。 -
材料を支給しても加工していただけますか？
もちろん対応可能です。御支給材の材質、形状、数量などの情報をお知らせ下さい。
また、完成品の追加工や、市販品の追加工にも対応いたします。お持ちのガラスのカスタマイズもお任せください。 -
ガラスの種類について詳しくないのですが、用途に合ったガラスを提案してもらえますか？
はい、提案可能です。
ご使用用途やご使用環境（温度、使用波長帯）等を伺えれば、貴社のご要望に沿ったご提案をいたします。 -
少ロットのガラス加工でも依頼できますか？
はい、少ロット（最少1個）からのご依頼も承っております。
弊社は試作開発のお客様が大半なので少量多品種を得意としております。 -
見積もりから納品までどのくらいの期間がかかりますか？
ガラスの種類、加工内容、数量、当社の生産状況によって異なります。
通常の研磨品であれば、材料調達を含め受注後3～3.5週間程になります。まずはお気軽にご相談ください。 -
納品方法はどうなりますか？
基本的には、提携の運送業者にて納品いたします。
ガラスのサイズや数量、納品場所によって自社便など最適な方法をご提案いたします。 -
直接訪問して相談することは可能ですか？
はい、事前にご予約いただければ可能です。お客様のご要望を直接お伺いし、より具体的なご提案をさせていただきます。
また、工場見学も可能ですので、是非一度弊社にお越し下さい。
-
研究試料の加工や評価を依頼できますか？
はい、可能です。
光学ガラスの高精度研磨・薄板化・レンズカット・TGV/TSV加工など、研究用の試作や評価サンプルにも対応いたします。仕様や数量に応じて、最適な方法をご提案いたします。 -
少量サンプルでも対応していただけますか？
はい。大学・研究機関の方からのご依頼は少量・多品種が多いため、1点からのご依頼も可能です。
ご要望に合わせて柔軟に対応いたします。 -
見積もりはお願いできますか？
はい。仕様・数量・納期などの条件をお伺いした上で、正式なお見積もりをご提示いたします。
研究費・科研費での発注実績もございます。 -
納期はどれくらいかかりますか？
加工内容や数量によって異なりますが、試作レベルであれば2〜4週間程度が目安です。
お急ぎの案件についても可能な範囲でご相談に応じます。 -
研究内容やデータは守られますか？
はい。必要に応じて秘密保持契約（NDA）を締結し、研究情報・図面・成果物の取り扱いには
十分配慮いたしますのでご安心ください。 -
共同研究の成果を学会や論文で発表してもよいですか？
可能です。事前に内容を確認させていただいた上で、知的財産や守秘義務を遵守しながら発表いただけます。
共同発表や共著の形も対応可能です。 -
特殊な形状のガラス加工も可能ですか？
はい、可能です。
図面や詳細な仕様書をいただいた上で、加工上問題ないかを確認しコストメリットのある仕様のご提案も可能です。 -
ガラスの主な加工素材について教えてください。
弊社は合成石英が60％程度を占めております。
合成石英は信越石英製P20材やオハラクオーツ製SK1300等、各種取り揃えております。
光学硝子はS-BSL7(BK7)をはじめオハラ製を主に取り扱っており、常時160種ほどストックしております。
その他色ガラスフィルター（カラーフィルター、NDフィルター等）や、テンパックス、青板、白板等ガラス全般を取り扱っております。もちろんその他のメーカー様も取り扱いしておりますので、お気軽にお問合わせください。 -
ガラスの種類について詳しくないのですが、用途に合ったガラスを提案してもらえますか？
はい、提案可能です。
ご使用用途やご使用環境（温度、使用波長帯）等を伺えれば、貴社のご要望に沿ったご提案をいたします。 -
納品方法はどうなりますか？
基本的には、提携の運送業者にて納品いたします。
ガラスのサイズや数量、納品場所によって自社便など最適な方法をご提案いたします。
